PDW - Червячный мотор-редуктор

PDW - Червячный мотор-редуктор

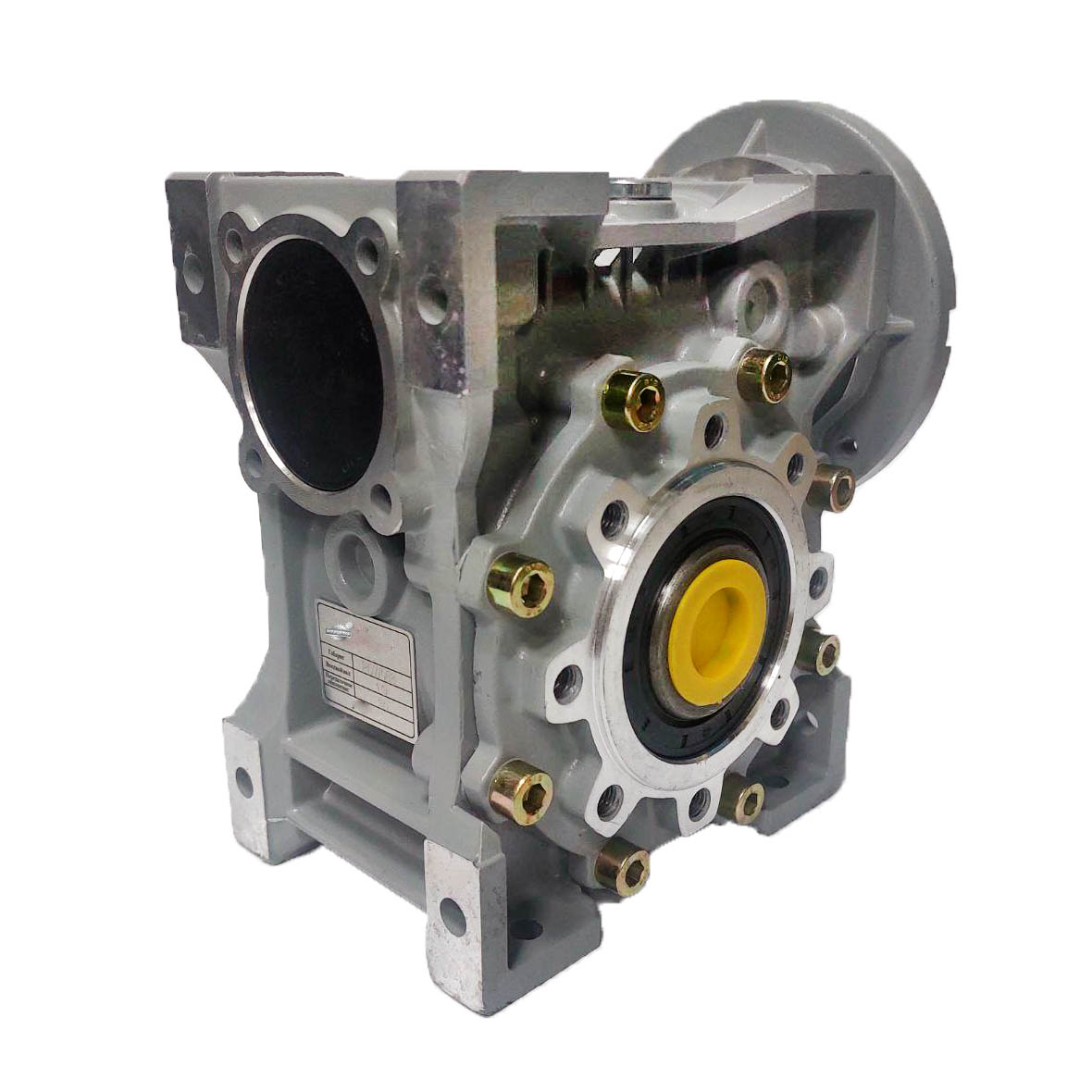

Червячный мотор-редуктор PDW – одноступенчатый червячный редуктор с полым выходным валом и входным фланцем под двигатель IEC. Серия выпускается в 10 габаритах по межосевому расстоянию: 025, 030, 040, 050, 063, 075, 090, 110, 130 и 150 мм. Передаточные числа – от 5 до 100, обороты на выходе при двигателе 1400 об/мин – от 280 до 14 об/мин, номинальный момент – до 1596 Н·м (PDW 150), мощность двигателей – от 0,09 до 15 кВт. На базе PDW собираются двухступенчатые червячные PD2W и цилиндро-червячные PDHW. Мотор-редукторы PDW поставляются из наличия и под заказ со склада в Нижнем Новгороде.

Если коротко: PDW ставят на конвейеры, мешалки, дозаторы, подъёмники и станочные приводы мощностью до 15 кВт. Редуктор надевается полым валом на вал механизма, двигатель крепится к фланцу, масло залито на заводе.

Типоразмеры PDW: момент, вал, масло

Габарит Передаточные числа Полый выходной вал, мм Номинальный момент при 1400 об/мин, Н·м Масло, л
PDW 025 по каталогу 11 по каталогу 0,02
PDW 030 5…80 14 19 0,04
PDW 040 7,5…100 18 44 0,08
PDW 050 7,5…100 25 85 0,12
PDW 063 7,5…100 25 155 0,25
PDW 075 7,5…100 28 271 0,4
PDW 090 7,5…100 35 441 1,0
PDW 110 7,5…100 42 681 2,2–3,0
PDW 130 7,5…100 45 985 3,3–4,5
PDW 150 7,5…100 50 1596 5,1–7,0

Номинальный момент – наибольшее значение T2M из таблиц ниже при входной скорости 1400 об/мин. При 900 об/мин момент выше: у PDW 150 – до 1837 Н·м. Подробные данные по каждому передаточному числу – в разделе «Характеристики PDW по габаритам».

Какие обороты на выходе у PDW

Обороты на выходе равны оборотам двигателя, делённым на передаточное число. Для стандартных двигателей:

Передаточное число n2 при 2800 об/мин n2 при 1400 об/мин n2 при 900 об/мин
5 560 280 180
7,5 373 187 120
10 280 140 90
15 187 93 60
20 140 70 45
25 112 56 36
30 93 47 30
40 70 35 22
50 56 28 18
60 47 23 15
80 35 18 11
100 28 14 9

Передаточное число 5 есть у PDW 025 и PDW 030, у остальных габаритов ряд начинается с 7,5. Если нужно меньше 14 об/мин, используют двухступенчатые PD2W (например, 15×30 = 450) или цилиндро-червячные PDHW.

Какое масло заливать в PDW и сколько

PDW 025–090, предступень PC 063–090 PDW 110–150
Тип масла синтетическое ISO VG 320 минеральное ISO VG 460
Температура окружающей среды от −25 до +50 °C от −5 до +40 °C
Shell Tivela Oil S320 Omala Oil 460
Mobil Mobil SHC 632 Mobil SHC 634
Castrol Alphasyn PG 320 Alpha Max 460
Agip Telium VSF 320 Blasia 460
BP Energol SG-XP 320 Energol GR-XP 460

PDW 025–090 заправляются одинаковым объёмом масла при любом монтажном положении: 0,02; 0,04; 0,08; 0,12; 0,25; 0,4 и 1 л соответственно. У крупных габаритов объём зависит от положения:

Монтажное положение PDW 110, л PDW 130, л PDW 150, л
B3, V5 3 4,5 7
B8, V6 2,2 3,3 5,1
B6, B7 2,5 3,5 5,4
  • Замена масла: первая – через 300 часов работы, далее каждые 5000 часов.
  • Сапун: после монтажа верхнюю пробку заменяют сапуном из комплекта. Резьба пробок: M10×1 (G1/8") у PDW 030–050, M16×1,5 (G3/8") у PDW 063–150.
  • Вязкость по температуре: ниже 0 °C – не выше ISO VG 100, выше +40 °C – не ниже ISO VG 320. Ниже −20 °C масло меняют на специальное низкотемпературное.
  • Смешивать нельзя синтетическое и минеральное масла, а также масла разных марок.

Монтажные положения и нагрев

Стандартно в корпусе есть отверстия под сапун сверху и снизу – для положений B3 и B8. Для вертикальных положений V5 и V6 заказывают исполнение с дополнительными отверстиями (маркировка MP:U). Положения B6 и B7 возможны, но не рекомендуются: отверстия оказываются рядом с быстроходным валом, и растёт риск течи. Рабочая температура окружающей среды – от −20 до +40 °C, допустимый нагрев корпуса – до 80 °C. Поверхности горячее 70 °C ограждают или маркируют по ГОСТ 31592-2012.

Устройство PDW

В корпусе стоят червяк на подшипниках быстроходного вала и червячное колесо на подшипниках тихоходного вала, полый выходной вал со шпоночным пазом. Входной и выходной валы уплотнены манжетами SKF. Со стороны двигателя – фланец IEC B5 или B14 и полый входной вал под вал двигателя, с противоположной стороны – крышка, под которой по заказу выводят второй конец червяка (опция E). Выходной фланец FA ставится слева или справа, есть реактивная штанга и сплошной выходной вал. Фото редуктора PDW 050 – внизу страницы.

Электродвигатели для PDW

Мотор-редукторы комплектуются асинхронными двигателями АИС стандарта IEC: IP55, класс изоляции F, 220/380 В, 50 Гц. По заказу – двигатели с тормозом (в том числе с ручным растормаживанием), встроенным термодатчиком PTC, независимым вентилятором, энкодером, вторым концом вала, взрывозащищённые, однофазные, двухскоростные, исполнения для работы с частотным преобразователем.

Система обозначения редукторов

Червячный одноступенчатый редуктор PDW

PDW-040-15-AC18-FA(L)-IEC:63-B14-E-(T-40 +40), где
PDW – Тип редуктора PDW;
040 – Габарит (межосевое расстояние, мм: 025,030,040,050,063,075,090,110,130,150);
15 – Номинальное передаточное отношение редуктора;
AC18 – Обозначение полого выходного вала 18 мм;
FA(L) – Выходной фланец (L – левый; R - правый);
IEC:63 – Обозначение входного типоразмера редуктора;
B14 – Исполнение фланца под электродвигатель (B5, B14);
E – Дополнительный выход вала червяка (опция при наличии);
(T-40 +40) – Температура окружающей среды при эксплуатации (стандартный диапазон –20°С…+40°Сне указывается).


Цилиндро-червячные редукторы серии PDHW

PDHW-63/50-70(3.5x20)-ОП3-AC25-FA(L)-IEC:63-B14-(T-40 +40)-FE11, где

PDHW – Тип редуктора:  цилиндро-червячный редуктор серии PDHW;
63/50 – Габарит предступени/габарит червячной ступени;
70(3.5x20) – Общее передаточное отношение редуктора и передаточное отношение каждой ступени;
ОП3 – Относительное положение ступеней;
AC25 – Обозначение полого выходного вала (полый цилиндрический вал∅25 мм);
FA(L) – Выходной фланец (L – левый; R – правый);
IEC:63 – Обозначение  входного  типоразмера редуктора;
B14 – Исполнение фланца под электродвигатель (B5, B14);
(T-40 +40) – Температура окружающей среды при эксплуатации (стандартный диапазон –20°С…+40°С не указывается);
FE11 – Обозначение входного вала (полый входной вал∅11мм).

Червячные двухступенчатые редукторы PD2W

PD2W-30/63-300(10x30)-ОП3-AC25-FA(L)-IEC:63-B14-(T-40 +40)-П11, где

PD2W – Тип редуктора: Червячный двухступенчатый редуктор PD2W;
30/63 – Габарит входной ступени / габарит выходной ступени (межосевое расстояние, мм);
300(10x30) - Общее передаточное отношение редуктора и передаточное отношение каждой ступени;
ОП3 - Относительно положение ступеней;
AC25 - Обозначение полого выходного вала (полый цилиндрический вал диаметром 25мм);
FA(L) - Выходной фланец FA (L – левый; R – правый);
IEC:63 - Обозначение входного типоразмера редуктора;
B14 - Исполнение фланца под электродвигатель (B5, B14);
(T-40 +40) - Температура окружающей среды (стандартный диапазон – 20°С…+40°С не указывается);
П11 - Обозначение полого входного вала (вал ∅ 11 мм).



Характеристики PDW по габаритам

n2 – обороты на выходе, T2M – номинальный момент на выходе, P – мощность на входе, RD – КПД, %. КПД червячной пары падает с ростом передаточного числа: у PDW 030 – от 87% при i = 5 до 42% при i = 80 (n1 = 1400 об/мин).

PDW030

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

5 560 9 0.59 89 280 12 0.40 87 180 14 0.31 85
7,5 373 13 0.56  88 187  17 0.39 86 120 20 0.31 84
10 280  14  0.47  85 140  18  0.32  83 90  20  0.24 81
15 187  12  0.35  81 93  18  0.23  78 60  21  0.17 76
20 140  11  0.23  70 70  14  0.15  67 45  16  0.12 64
25 112  15  0.23  75 56  19  0.16  70 36  21  0.12 67
30 93  12  0.16  72 47  15  0.11  67 30  16  0.08 64
40 70  12  0.15  57 35  14  0.10  52 23  17  0.08 49
50 56  13  0.12  62 28  16  0.08  57 18  17  0.06 53
60 47  13  0.11  57 23  15  0.07  52 15  19  0.06 50
80 35  9  0.07  47 18  11  0.05  42 11  13  0.04 38

PDW040

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 29 1.30 88 187 41 0.93 86 120 49 0.73 84
10 280 32 1.10  86 140  44 0.76 84 90 50 0.58 82
15 187 34  0.78  84 93  44  0.53  81 60 52  0.41 79
20 140 31  0.56  82 70  40  0.37  79 45 47  0.29 76
25 112 34  0.50  79 56  43  0.34  74 36 49  0.26 71
30 93 33  0.44  73 47  38  0.27  68 30 43  0.21 65
40 70 35  0.36  72 35  44  0.24  67 23 52  0.19 64
50 56 32  0.29  65 28  41  0.20  60 18 48  0.16 57
60 47 29  0.24  59 23  38  0.17  54 15 41  0.13 50
80 35 23  0.15  56 18  31  0.11  51 11 37  0.09 49
100 28 24  0.13  53 14  29  0.09  48 9 33  0.07 44

PDW050

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 58 2.50 90 187 77 1.70 88 120 89 1.30 86
10 280 56 1.90 87 140  75 1.30 85 90 88 1.00 83
15 187 60  1.40 84 93  77 0.93  81 60 89  0.71 79
20 140 63  1.10 84 70  78  0.71  81 45 91  0.55 78
25 112 62  0.88 82 56  79  0.60  77 36 90  0.46 74
30 93 56  0.72 76 47  79  0.55  71 30 87  0.40 68
40 70 68  0.67 74 35  85  0.45  69 23 93  0.34 66
50 56 59  0.51 68 28  73  0.34  63 18 86  0.27 60
60 47 52  0.44 58 23  66  0.30  53 15 72  0.23 49
80 35 47  0.30 58 18  59  0.21  53 11 75  0.17 51
100 28 42  0.23 53 14  52  0.16  48 9 61  0.13 44

PDW063

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 92 4.10 88 187 130 2.90 88 120 154  2.20 88
10 280 95 3.20 87 140  131 2.20 87 90 157  1.70 87
15 187 97  2.30 83 93  136 1.60  83 60 159  1.20 83
20 140 106  1.90 82 70  145 1.30  82 45 172  0.99 82
25 112 100  1.50 78 56  133 1.00  78 36 159  0.77 78
30 93 99  1.30 74 47  120  0.80  74 30 165  0.70 74
40 70 118  1.20 72 35  155  0.79  72 23 182  0.61 72
50 56 96  0.85 66 28  131  0.58  66 18 158  0.45 66
60 47 92  0.79 57 23  126  0.54  57 15 152  0.42 57
80 35 81  0.53 56 18  110  0.37  56 11 141  0.29 56
100 28 69  0.41 49 14  94  0.28  49 9 114  0.22 49

PDW075

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 169 7.11 93 187 235 5.05 91 120 273  3.86 89
10 280 178 5.66 92 140  237 3.86 90 90 278  2.98 88
15 187 191  4.12 91 93  252 2.79  88 60 295  2.16 86
20 140 176  2.93 88 70  240 2.07  85 45 265  1.52 82
25 112 208  2.71 90 56  271 1.87  85 36 309  1.42 82
30 93 221  2.50 86 47  263  1.60  81 30 328  1.32 78
40 70 201  1.80 82 35  261  1.24  77 23 289  0.94 74
50 56 206  1.47 82 28  268  1.02  77 18 302  0.77 74
60 47 178  1.17 75 23  238  0.82  70 15 256  0.61 66
80 35 181  0.86 77 18  233  0.61  72 11 280  0.46 70
100 28 153  0.66 68 14  206  0.48  63 9 225  0.36 59

PDW090

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 267 11.20 93 187 363 7.80 91 120 432  6.10 89
10 280 266 8.80 92 140  368 6.00 90 90 430  4.60 88
15 187 303  6.59 90 93  393 4.40  87 60 460  3.40 85
20 140 312  5.20 88 70  405 3.50  85 45 470  2.70 82
25 112 326  4.40 87 56  406 2.90  82 36 482  2.30 79
30 93 314  3.60 85 47  374  2.30  80 30 466  1.90 77
40 70 358  3.20 82 35  441  2.10  77 23 492  1.60 74
50 56 319  2.40 78 28  398  1.60  73 18 483  1.30 70
60 47 303  2.00 74 23  372  1.30  69 15 414  1.00 65
80 35 264  1.40 69 18  306  0.90  64 11 378  0.70 62
100 28 233  1.10 62 14  272  0.70  57 9 281  0.50 53

PDW110

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 391 16.60 92 187 532 11.60 90 120 637  9.10 88
10 280 424 13.50 92 140  571 9.30 90 90 672  7.20 87
15 187 423  9.30 89 93  565 6.40  86 60 669  5.00 84
20 140 498  8.30 88 70  649 5.60  85 45 748  4.30 82
25 112 453  5.90 90 56  580 4.00  85 36 674  3.10 82
30 93 349  4.00 85 47  553  3.40  80 30 663  2.70 77
40 70 554  4.90 83 35  681  3.20  78 23 809  2.60 75
50 56 531  3.80 82 28  657  2.50  77 18 746  1.90 74
60 47 428  2.70 78 23  546  1.80  73 15 615  1.40 69
80 35 445  2.20 74 18  549  1.50  68 11 640  1.10 67
100 28 394  1.70 68 14  473  1.10  63 9 557  0.89 59

PDW130

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 571 24.00 92 187 780 16.80 91 120 935 13.20 89
10 280 606 19.30 92 140  817 13.30 90 90 980 10.50 88
15 187 668  14.50 90 93  876 9.80  87 60 1015  7.50 85
20 140 735  12.10 89 70  950 8.10  86 45 1092  6.20 83
25 112 645  8.40 90 56  795 5.50  85 36 914  4.20 82
30 93 655  7.50 85 47  683  4.20  80 30 735  3.00 77
40 70 781  6.90 83 35  959  4.50  78 23 1090  3.50 75
50 56 787  5.70 81 28  985  3.80  76 18 1084  2.80 73
60 47 748  4.60 80 23  965  3.10  75 15 1040  2.30 71
80 35 648  3.30 72 18  782  2.20  67 11 959  1.70 65
100 28 605  2.50 71 14  765  1.70  66 9 855  1.30 62

PDW150

ir n1=2800, об/мин n1=1400, об/мин n1=900, об/мин
n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

n2,

об/мин

T2M,

Н*м

P,

кВт

RD

%

7,5 373 862 36.20 93 187 1162 25.30 91 120 1410 19.90 89
10 280 879 28.00 92 140 1197 19.50 90 90 1429 15.30 88
15 187 924 20.10 90 93 1250 14.00  87 60 1488 11.00 85
20 140 990 16.30 89 70 1320 11.25  86 45 1550 8.80 83
25 112 920 12.00 90 56 1203 8.30  85 36 1414 6.50 82
30 93 900 10.30 85 47 1138  7.00  80 30 1348 5.50 77
40 70 1234 10.90 83 35 1596  7.50  78 23 1837 5.90 75
50 56 1091  7.90 81 28 1426  5.50  76 18 1665 4.30 73
60 47 1024  6.30 80 23 1370  4.40  75 15 1582 3.50 71
80 35 884  4.50 72 18 1102 3.10  67 11 1354 2.40 65
100 28 848  3.50 71 14 1080 2.40  66 9 1250 1.90 62
  • ir – передаточное число;
  • n1 – частота вращения эл. двигателя;
  • n2 – обороты на выходном валу;
  • T2M – крутящий момент на выходном валу;
  • Р – максимально-допустимая мощность двигателя;
  • RD – к.п.д. (коэффициент полезного действия).

Калькулятор крутящего момента на выходном валу

Момент на выходе = мощность × КПД × 9550 / (обороты двигателя / передаточное число). КПД (RD) возьмите из таблицы вашего габарита.







Частые вопросы по PDW

Какое масло заливать в редуктор PDW?
Для PDW 025–090 и цилиндрической предступени PC – синтетическое масло ISO VG 320 (температура от −25 до +50 °C), например Shell Tivela Oil S320, Mobil SHC 632, Castrol Alphasyn PG 320. Для PDW 110–150 – минеральное ISO VG 460 (от −5 до +40 °C), например Shell Omala Oil 460, Mobil SHC 634. Синтетическое и минеральное масла смешивать нельзя.

Сколько масла в редукторе PDW?
PDW 025 – 0,02 л, 030 – 0,04 л, 040 – 0,08 л, 050 – 0,12 л, 063 – 0,25 л, 075 – 0,4 л, 090 – 1 л при любом монтажном положении. У PDW 110, 130 и 150 объём зависит от положения: от 2,2 до 7 л (таблица выше).

Когда менять масло в PDW?
По инструкции первая замена – через 300 часов работы, далее каждые 5000 часов. После установки верхнюю пробку меняют на сапун из комплекта.

Какие подшипники и уплотнения стоят в PDW?
В редукторе два узла подшипников: на быстроходном валу (червяк) и на тихоходном (червячное колесо и полый выходной вал), манжеты входного и выходного валов – SKF. Номера подшипников и манжет для вашего габарита сообщим по запросу.

PDW – это аналог NMRV?
Да, PDW выпускается в том же ряду межосевых расстояний 025–150 с полым выходным валом, входным фланцем IEC B5 или B14 и выходным фланцем FA. Перед заменой присоединительные размеры сверяем по чертежу.

Держит ли PDW груз при выключенном двигателе?
При больших передаточных числах червячная пара склонна к самоторможению, но полная необратимость не гарантируется. Для удержания груза ставьте двигатель с тормозом.

Какая гарантия на PDW?
12 месяцев. Гарантия не распространяется на редукторы, которые разбирали, эксплуатировали с неподходящим маслом или в агрессивной среде.

Мотор-редукторы PDW, PD2W и PDHW поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите мощность, обороты на выходе и способ монтажа или пришлите маркировку со шильдика старого редуктора — звоните или пишите.
