RN7 - Насадной цилиндрический редуктор

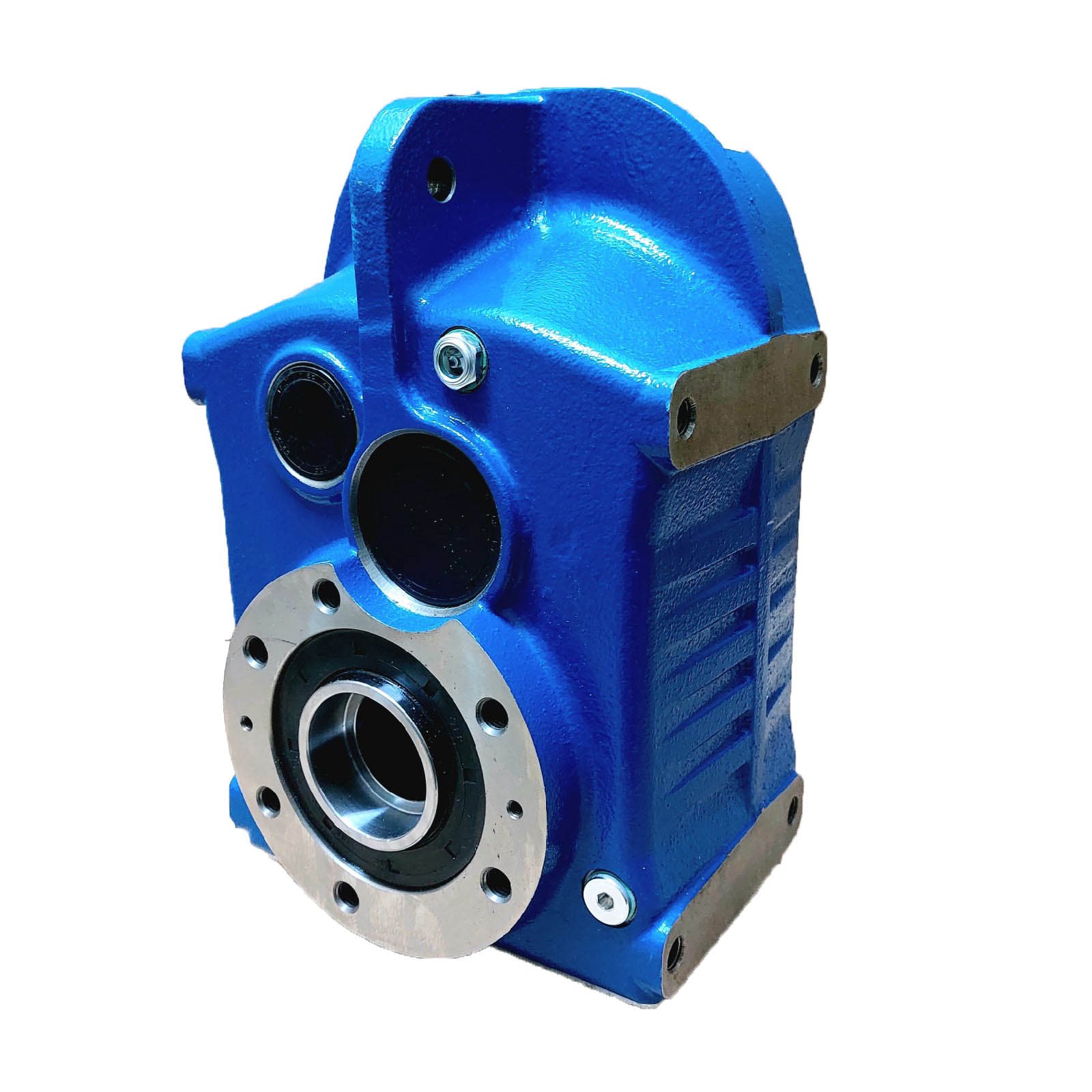

Цилиндрический насадной мотор-редуктор RN7 – плоский редуктор с параллельными валами в чугунном корпусе. Серия выпускается в 10 габаритах (RN7 12 – RN7 103), в двух- и трёхступенчатом исполнении. Номинальный момент на выходе – от 200 до 18 000 Н·м, передаточные числа – от 4 до 280, с предступенью XD – до 29 211. Двигатели IEC габаритов 63–250 присоединяются через входной адаптер. Мотор-редукторы и редукторы RN7 поставляются из наличия и под заказ со склада в Нижнем Новгороде.

Если коротко: RN7 ставят прямо на вал приводного механизма: полый выходной вал надевается на вал барабана, шнека или мешалки, а реактивную штангу закрепляют на раме. Так привод занимает меньше места вдоль оси, чем соосный редуктор с муфтой.

Из чего сделан RN7

• Корпус – литой серый чугун, одинаковый для двух- и трёхступенчатых исполнений.
• Зубчатые колёса – сталь 20CrMnTi, цементация, шлифованный профиль зуба. Расчёт по ISO 6336 и DIN 3990 на ресурс 10 000 часов при сервис-факторе 1,0.
• Валы – точность h6, шпоночные пазы по DIN 6885 B1.
• Уплотнения – армированные манжеты NBR с пылезащитной кромкой, по заказу – силикон или Viton.
• Смазка – синтетическое масло, КПД – 0,96 у двухступенчатых и 0,94 у трёхступенчатых редукторов.

Типоразмеры и характеристики RN7

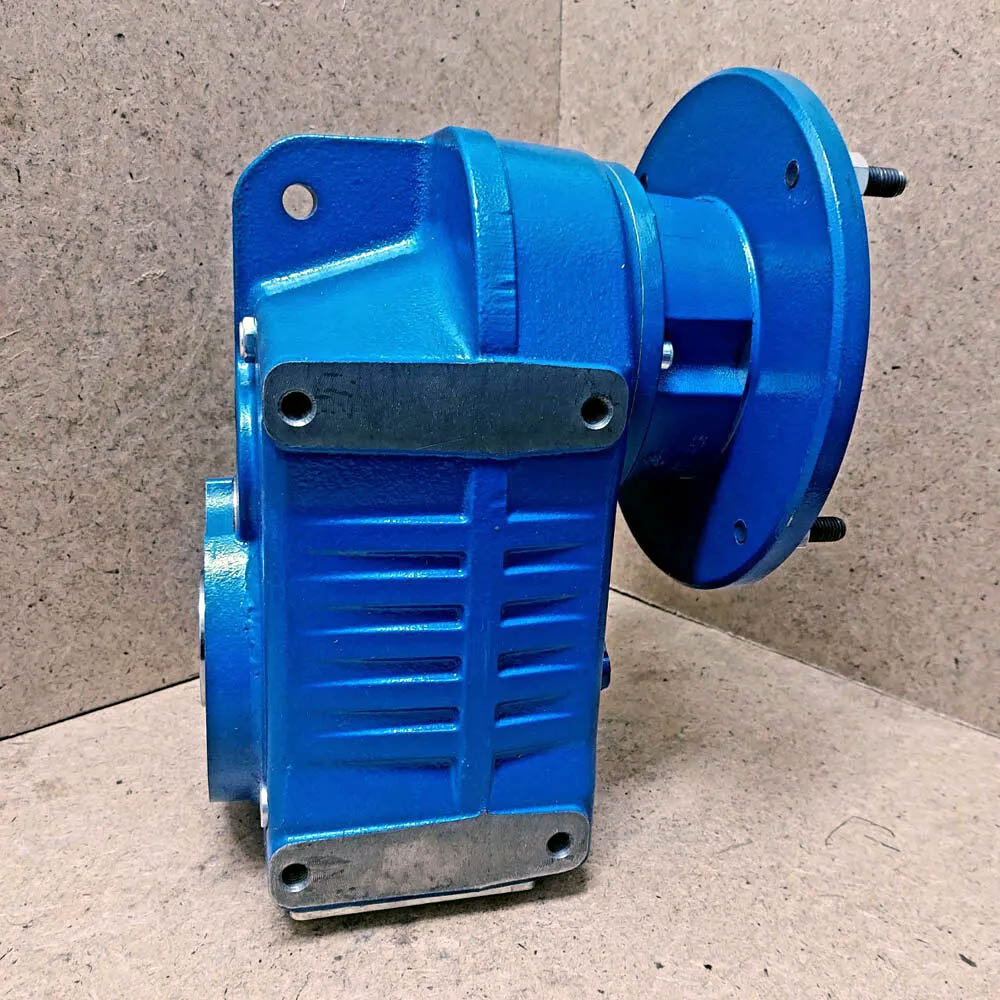

Вторая цифра в обозначении габарита – число ступеней: RN7 52 – двухступенчатый, RN7 53 – трёхступенчатый. Номинальный момент указан по каталогу для оборотов на входе 1400 об/мин.

Какие исполнения есть у RN7

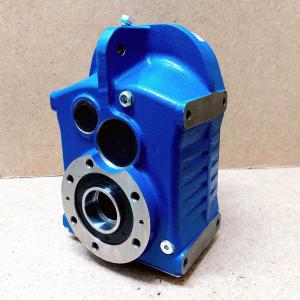

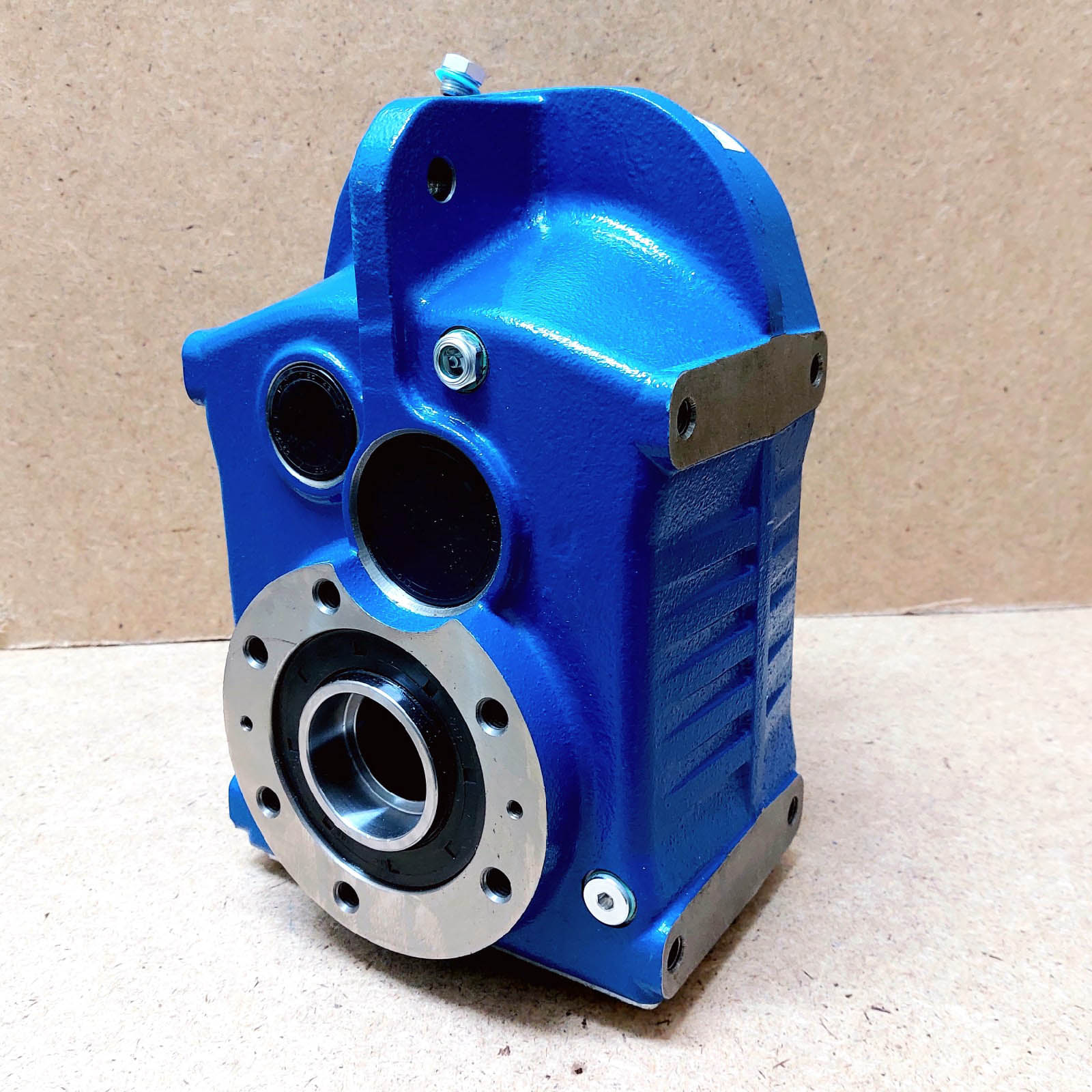

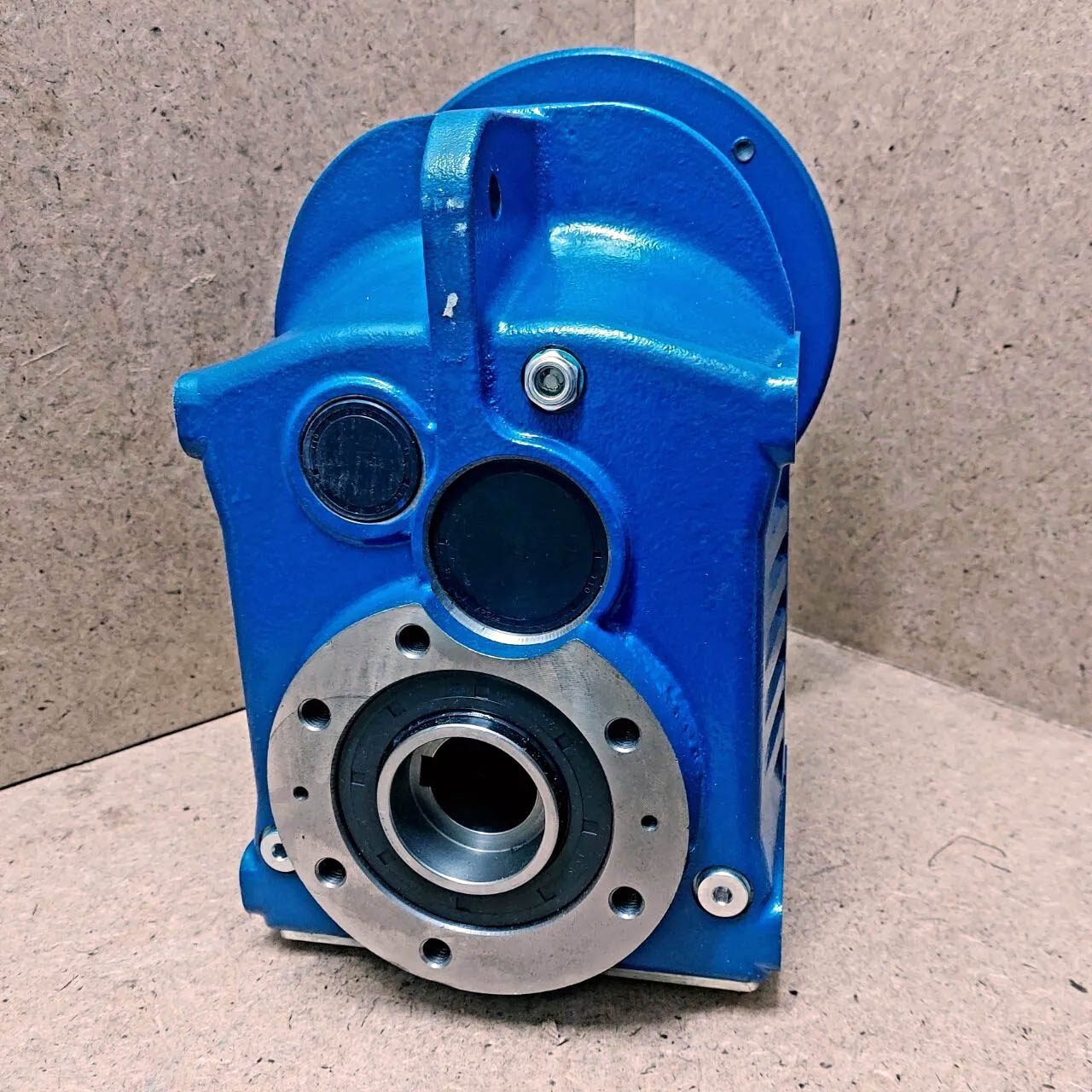

• MRN7 – мотор-редуктор с установленным двигателем; FRN7 – редуктор с входным адаптером IEC под ваш двигатель.
• Корпус: B3 – на лапах, B5 – с большим выходным фланцем (DFU), B14 – с малым выходным фланцем.
• Выходной вал: AC – полый под шпонку, AU – сплошной выступающий.
• Монтажные положения: H1–H4, V1, V2; по умолчанию H1, клеммная коробка двигателя – K1.
• Опции: набор гашения вибрации BTA для насадного монтажа, исполнения для температуры от −40, −50 или до +80 °C (стандарт – от −20 до +40 °C).

Когда нужна предступень XD

Цилиндрическая предступень XD ставится между двигателем и редуктором и умножает передаточное число. С ней RN7 даёт передаточные числа от сотен до 29 211 и обороты на выходе меньше 1 об/мин при двигателе 1400 об/мин. Такие сочетания нужны для медленных механизмов: поворотных платформ, сушильных барабанов, дозаторов, вращателей. Для обычных конвейерных скоростей 15–350 об/мин хватает базового ряда без XD.

Где применяется RN7

Ленточные и цепные конвейеры, элеваторы, шнековые питатели, мешалки и смесители, механизмы передвижения тележек, приводы барабанов и вращающихся печей. Насадной монтаж удобен там, где вал механизма уже есть и привод нужно поставить на него без отдельной муфты и общей рамы.

Пример условного обозначения редуктора RN7

FRN7 62/B5 H1 20 IEC132 B5 (П38/300) AC60 DFU350 BTA, где

• F – редуктор с входным адаптером под двигатель IEC (M – мотор-редуктор с двигателем);
• RN7 – тип: цилиндрический плоский (насадной) редуктор;
• 62 – габарит 6, две ступени;
• B5 – корпус с большим выходным фланцем (B3 – лапы, B14 – малый выходной фланец);
• H1 – монтажное положение;
• 20 – номинальное передаточное число (действительное – 19,31);
• IEC132 B5 – адаптер под двигатель IEC 132 с большим фланцем (B14 – малый фланец);
• (П38/300) – присоединение двигателя: вал 38 мм, фланец 300 мм;
• AC60 – полый выходной вал под шпонку диаметром 60 мм (AU – сплошной вал);
• DFU350 – выходной фланец диаметром 350 мм;
• BTA – набор гашения вибрации.

По таблице выбора каталога такой редуктор при 1400 об/мин на входе даёт 73 об/мин на выходе и номинальный момент 3000 Н·м. Если нужно исполнение для низких температур, в конце добавляют, например, (Т-40+40).

Частые вопросы по RN7

Чем RN7 отличается от VARVEL MRN?
Схема одна – плоский цилиндрический редуктор с параллельными валами и полым выходным валом. VARVEL MRN выпускается в 6 габаритах с моментом до 3400 Н·м, RN7 – в 10 габаритах с моментом до 18 000 Н·м. Для лёгких и средних приводов подходят обе серии, для тяжёлых – RN7.

Какое передаточное число можно получить?
Базовый ряд – от 4 до 280 (2 и 3 ступени). С цилиндрической предступенью XD – до 29 211 по таблицам выбора каталога.

Какие двигатели ставятся на RN7?
Трёхфазные асинхронные двигатели IEC габаритов 63–250 через входной адаптер с фланцем B5 или B14. Габарит двигателя, доступный для каждого передаточного числа, указан в таблицах выбора.

Нужно ли менять масло?
Редуктор заправлен синтетическим маслом. Количество масла зависит от монтажного положения (H1–H4, V1, V2) и указано в каталоге для каждого габарита.

Как подобрать RN7?
Нужны требуемый момент или мощность, обороты на выходе, исполнение корпуса (лапы или фланец) и тип выходного вала. Пришлите эти данные или маркировку со шильдика старого привода – подберём габарит и передаточное число.

Мотор-редукторы и редукторы RN7 поставляются из наличия и под заказ со склада в Нижнем Новгороде — звоните или пишите.
